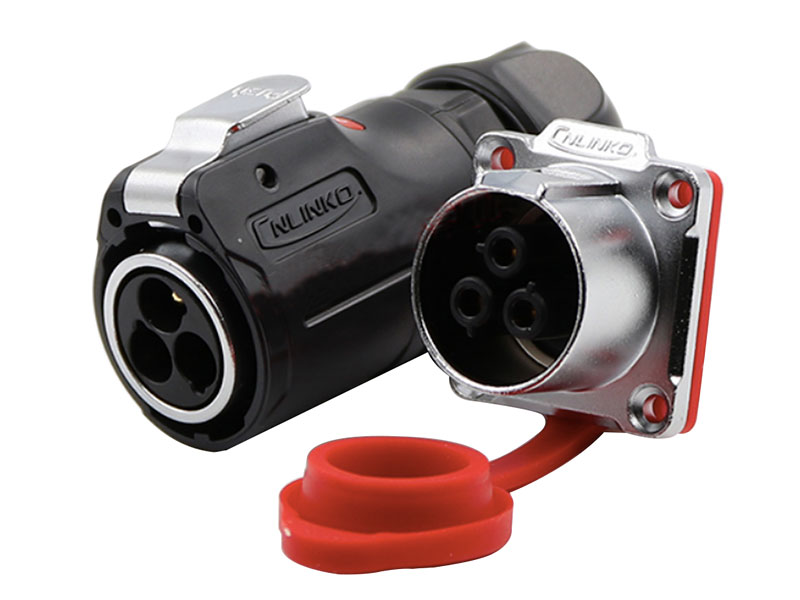

مقبس كهربائي للوحة الخدمات المثبتة في السقف

مقبس كهربائي للوحة الخدمات المثبتة في السقف
Power Connector for Ceiling Service Panel

المواصفات

	2 Pin	3 Pin	4 Pin	5 Pin	7 Pin	9 Pin	12 Pin
طول الكابل	2.5mm²~4mm²			1.Omm²~1.5mm²		0.15mm²~0. 2mm²
قطر الكابل	φ8mm~φ12mm			φ7mm~φ9mm		φ5. 5mm~φ7mm
التيار المقنن	20A			12A		5A
أرتفاع درجة الحرارة	25A... أقل 40℃, 30A... أقل 50℃			15A....أقل 40℃, 20A.... أقل 50℃
المقبس القطر × العدد	φ2.7X2	φ2.7X3	φ2.7X4	φ1.8X5	φ1.8X7	φ1.0X9	φ1.0X12
جهد التشغيل (AC.V.rms)	500V			500V		400V
جهد الصمود (AC.V)1min	2500V			2500V		1500V
مقاومة المقبس	< 1mΩ			< 2.5mΩ		< 5mΩ
مقاومة العزل	>500MΩ
معايير الحماية IP	IP67
التحمل	دورات الأقتران وعدم الأقتران لا تقل عن 500
درجة حرارة التشغيل	-40℃ 〜80℃
نمط التوصيل	توصيل الربط السريع 1/4
طريقة توصيل الكابل	لحام
المادة
الأجزاء المعزولة	لدائن التطبيقات الهندسية ذات الأداء العالي
Pin	سبيكة النحاس (الطبقة الذهبية: 4〃)			سبيكة النحاس (الطبقة الذهبية: 2〃)
المكونات المعدنية	سبيكة الزنك
مانع التسرب	جل السيليكا
معيار مستوى تفادي الاحتراق	UL94-V0
